Дамп загрузчика сетевого накопителя Freecom SilverStore NAS



Сетевой накопитель Freecom SilverStore NAS построен на базе SoC Marvell Feroceon 88F6282 rev A1 работающей на частоте 1000Mhz, название на материнской плате HNC-N2 LE.

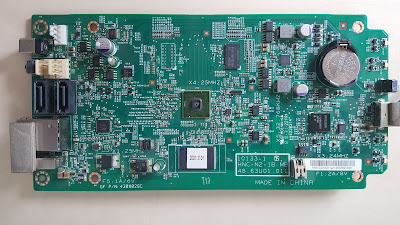

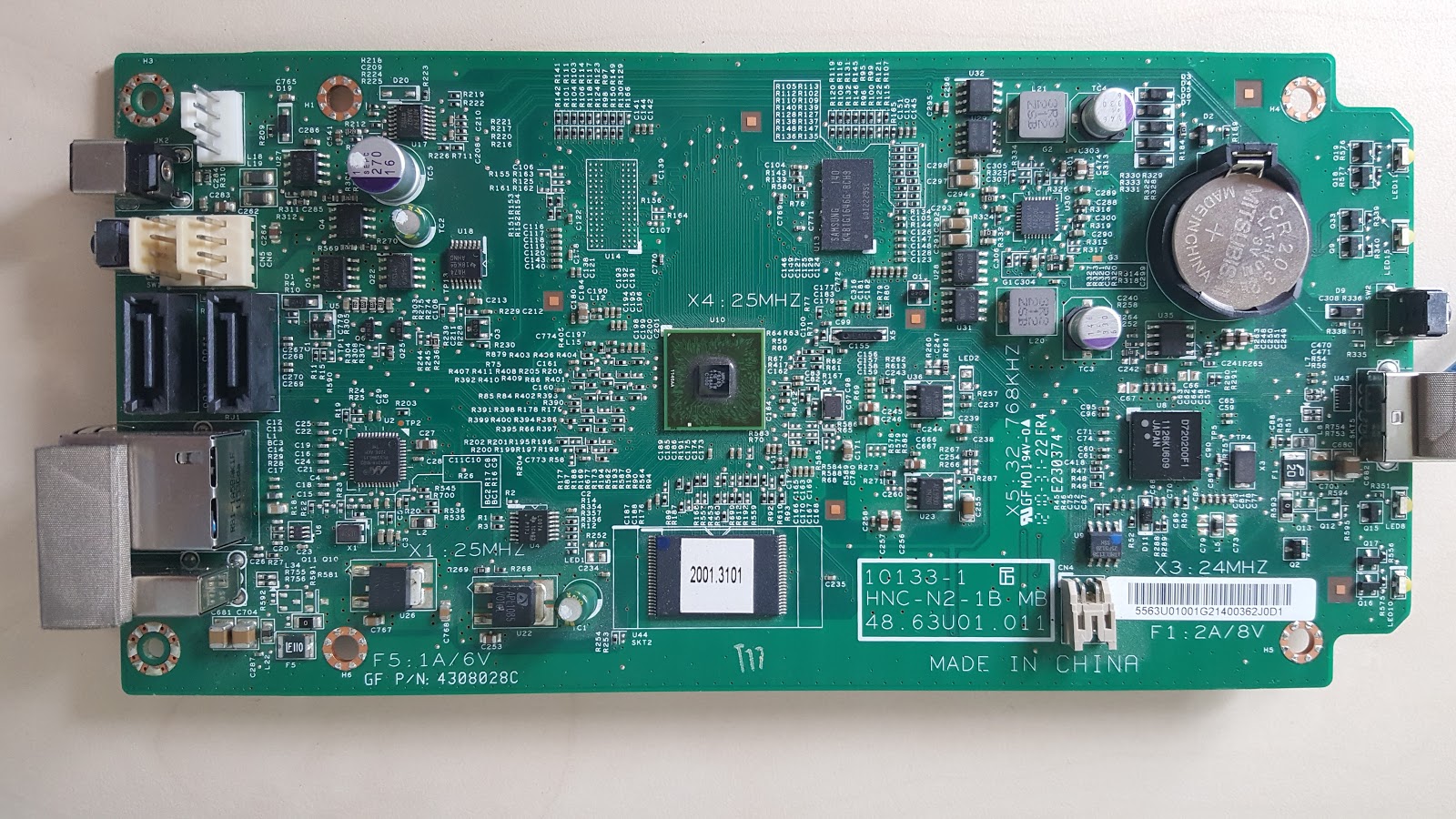

Системная плата

На плате также установлены:

  • один чип оперативки размером 128 MB (Samsung K4B1G1646G, есть место под распайку второго)
  • NAND флеш 128MB (Samsung K9F1G08U0D)
  • USB 3.0 контроллер D720200F1
  • Ethernet контроллер Marvell 88E1318
  • Контроллер вентилятора ADT7473

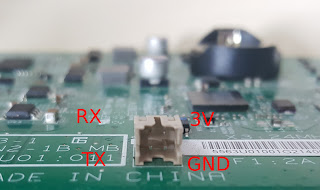

Распиновка разъема консоли

Разделы в NAND-flash:

  • uboot 0x0-0xA0000
  • param 0xA0000-0xE0000
  • preroot 0xE0000-0x360000
  • rootfs 0x6E0000-0x7DC0000
  • misc 0x7DC0000-0x8000000

Переменная окружения bootcmd загрузчика при каждом запуске устройства инициализируется в заводское состояние (за что отдельное "спасибо" производителю), что значительно усложняет запуск собственной ОС на устройстве. Она содержит следующие команды:

nand reset; nand read.e 0x800000 0x00100000 0x00199800; check_crc32 PrEr; nand reset; nand read.e 0x40000 0x00380000 0x00380800; check_crc32 KrNl; setenv bootargs $(console) $(bootargs_root);  bootm 0x40000;

Поскольку у меня в устройстве полетел раздел preroot, его образа отдельно нет и фирменная утилита его восстанавливать отказывается, решил на всякий случай сдампить загрузчик NAS, возможно он кому-то пригодится для оживления убитого девайса.

Дамп загрузчика можно скачать здесь.

Для того чтобы запустить убитое устройство необходимо подсоединиться к его последовательной консоли с помощью USB-UART кабеля и воспользоваться утилитой kwboot, ее можно скачать здесь.
Далее запустить утилиту командой:

sudo ./kwboot -p -t /dev/ttyUSB0 -b ./SilverStore_u_boot_dump.bin

И после этого включить питание устройства кнопкой.


References:

1. Booting Kirkwood devices
